Projektowanie elementów z drutu pod gięcie CNC to etap, który decyduje o wszystkim – jeszcze zanim maszyna wykona pierwsze gięcie. Z doświadczenia wiem, że większość problemów produkcyjnych, które zgłaszają do nas klienci, nie ma swojego źródła na hali, lecz właśnie na desce kreślarskiej lub w pliku CAD. Nieprawidłowy promień gięcia, brak marginesu na uchwyt, zbyt ambitna geometria przestrzenna w materiale o wysokiej sprężystości – to tylko kilka przykładów błędów, które na papierze wyglądają niewinnie, a w praktyce zatrzymują całą serię.
W tym artykule przeprowadzę Cię przez najważniejsze zasady przygotowania dokumentacji technicznej pod gięcie CNC. Wyjaśnię, co musi znaleźć się na rysunku, jakich pułapek konstrukcyjnych unikać i jak – jeszcze przed złożeniem zamówienia – zwiększyć szansę na to, że produkcja przebiegnie sprawnie, a gotowy detal będzie zgodny z Twoim projektem od pierwszej sztuki.
Jeśli dopiero wchodzisz w temat i chcesz zrozumieć, na czym polega sama technologia gięcia CNC, warto zacząć od artykułu: Co to jest gięcie i formowanie drutu CNC? – możliwości technologii. Tu skupiamy się wyłącznie na etapie dokumentacji i projektowania.
Spis treści
Co powinna zawierać dokumentacja techniczna do gięcia CNC?
Często zdarza się, że klienci przesyłają nam szkice odręczne, zdjęcia gotowych detali lub opisy słowne. Rozumiemy, że nie każda firma dysponuje działem technicznym, ale im bardziej precyzyjna dokumentacja, tym krótszy czas wdrożenia i mniejsze ryzyko nieporozumień. Poniżej znajdziesz listę elementów, które powinna zawierać dobra dokumentacja techniczna pod gięcie CNC.

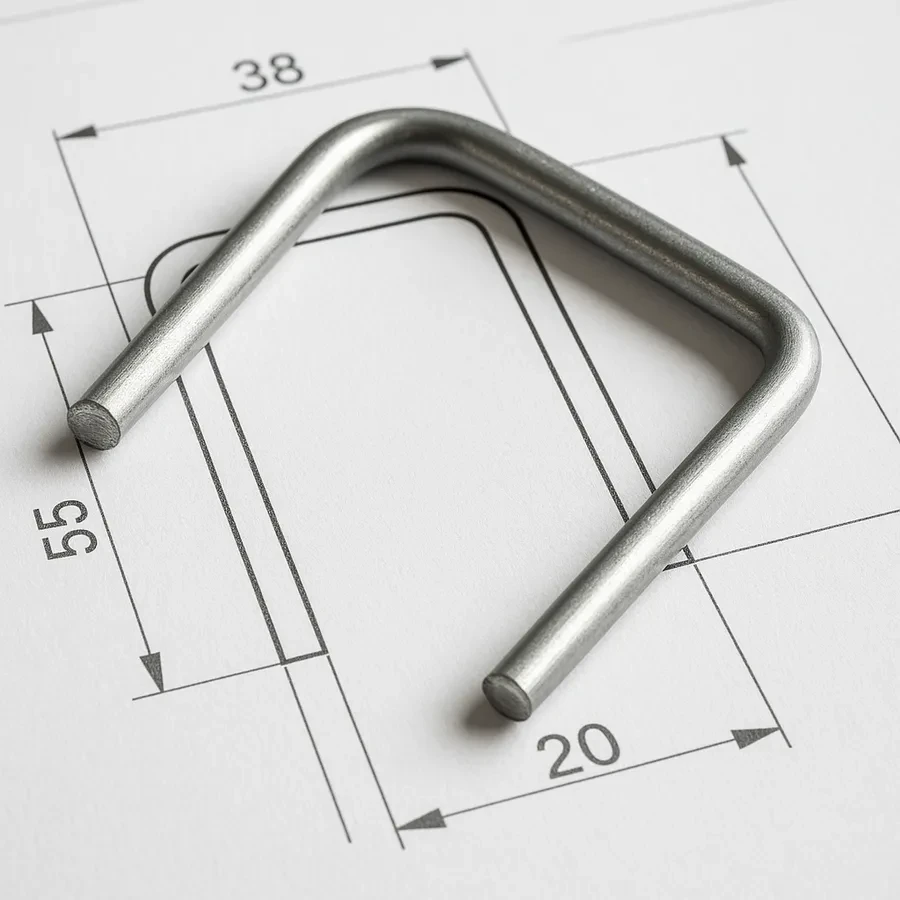

Rysunek techniczny z wymiarami
To absolutna podstawa. Rysunek powinien zawierać:
- Wymiary rozwinięcia detalu – czyli długość drutu przed gięciem, co ułatwia kalkulację zużycia materiału.
- Wszystkie kąty gięć z tolerancjami.
- Promienie gięć (nie tylko kąty – maszyna potrzebuje promienia, nie krawędzi ostrych).
- Wymiary gabarytowe gotowego detalu w co najmniej dwóch rzutach.
- Informacje o materiale: gatunek stali, średnica drutu, ewentualne wymagania co do powłoki ochronnej.
Format pliku
Najlepiej pracuje nam się z plikami DXF lub DWG (AutoCAD), ale przyjmujemy również STEP, PDF z rysunkiem technicznym, a w prostszych przypadkach – nawet dobrze opisane zdjęcie z wymiarami. Ważne, żeby rysunek był czytelny i nie pozostawiał wątpliwości co do geometrii.
Informacje uzupełniające
Warto do dokumentacji dołączyć kontekst użytkowy: do jakiej aplikacji trafi element, jakie obciążenia będzie przenosić, w jakich warunkach środowiskowych będzie pracować. Te informacje pomagają nam zaproponować optymalny materiał i technologię, a niekiedy wskazać, że projekt wymaga korekty zanim wejdzie w serię.
Minimalne promienie gięcia – dlaczego nie można projektować „na styk"?
To jeden z najczęstszych problemów, z którymi się spotykam. Klient dostarcza projekt, w którym promień gięcia wynosi zero – czyli de facto zakłada krawędź ostrą. W rzeczywistości żaden metal tak się nie zachowuje, a próba wymuszenia zbyt ostrego gięcia prowadzi do poważnych konsekwencji.
Czym grozi zbyt mały promień gięcia?
- Pęknięcia i rysy na zewnętrznej stronie gięcia – materiał „pęka", bo jego plastyczność ma swoje granice.
- Zwężenie przekroju drutu w miejscu gięcia – co osłabia nośność elementu.
- Naprężenia szczątkowe – które mogą ujawnić się dopiero podczas eksploatacji.
- Konieczność odrzucenia całej serii – jeśli problem pojawia się dopiero przy inspekcji gotowych detali.
Jak wyznaczyć minimalny promień gięcia?
Minimalne promienie gięcia zależą od dwóch czynników: średnicy drutu i jego gatunku. Ogólna zasada branżowa mówi, że minimalny wewnętrzny promień gięcia powinien wynosić co najmniej 1–2-krotność średnicy drutu dla materiałów plastycznych (stal miękka, ocynk), a dla materiałów bardziej sprężystych (stal nierdzewna, drut sprężynowy) – nawet 3–5-krotność średnicy.
W praktyce zawsze weryfikujemy te parametry przed uruchomieniem produkcji. Jeśli projekt zakłada wartości graniczne, przeprowadzamy symulację gięcia lub krótką serię testową zanim zatwierdzimy proces. Powtórzę, bo to ważne: minimalne promienie to nie jest kwestia estetyki – to kwestia integralności materiałowej detalu.
Problem kolizji w sekwencji gięć – jak go unikać już w projekcie?
Kolizja w gięciu CNC oznacza sytuację, w której wykonanie kolejnego gięcia w sekwencji jest niemożliwe, bo drut uderzyłby w głowicę maszyny lub w jej korpus. To problem, który – co warto podkreślić – całkowicie znika, gdy projektant rozumie geometrię procesu.
Kiedy pojawia się ryzyko kolizji?
Ryzyko kolizji pojawia się najczęściej w elementach 3D, gdzie sekwencja gięć prowadzi do sytuacji, w której kolejne gięcie musiałoby nastąpić „przez" już uformowany kształt. W gięciu 2D problem ten praktycznie nie występuje, bo cała geometria leży w jednej płaszczyźnie.
Szczegółowe omówienie różnic między gięciem 2D i 3D znajdziesz w artykule: Gięcie drutu 2D i 3D – różnice, zalety i ograniczenia technologiczne.
Jak zaprojektować element, żeby uniknąć kolizji?
Kilka zasad, które w praktyce eliminują większość problemów kolizyjnych:
- Zachowaj odpowiednie odstępy między kolejnymi gięciami. Im bliżej siebie są gięcia, tym większe ryzyko, że maszyna nie będzie miała przestrzeni do manewru.
- Planuj sekwencję gięć od końca. Projektując element, warto myśleć o kolejności operacji: które gięcie może być ostatnie, a które musi być pierwsze – często eliminuje to problem zanim się pojawi.
- Nie projektuj zamkniętych konturów w 3D bez konsultacji z producentem. Elementy, które tworzą „pętlę przestrzenną", są szczególnie wrażliwe na kolizje.
- Jeśli kolizja jest nieunikniona – rozważ podział elementu na dwie części i ich późniejsze spawanie.
W Salpark każdy projekt przechodzi przez symulację procesu gięcia przed uruchomieniem produkcji. Jeśli wykryjemy potencjalną kolizję, informujemy klienta i proponujemy konkretne zmiany w projekcie.
Sprężynowanie materiału i tolerancje wymiarowe w dokumentacji.
Sprężynowanie (ang. springback) to jeden z tematów, który w dokumentacji technicznej bywa całkowicie pomijany – i który potrafi przysporzyć niemało problemów. Pewnie zastanawiasz się, co to właściwie jest i dlaczego ma znaczenie przy projektowaniu.
Czym jest sprężynowanie?
Każdy metal, po zwolnieniu nacisku gięcia, częściowo „odskakuje" – wraca do swojego kształtu w zakresie sprężystości. Im wyższy moduł sprężystości stali, tym większy kąt powrotu po gięciu. W praktyce oznacza to, że jeśli chcesz uzyskać gięcie 90°, maszyna musi wygiąć materiał do np. 85–87°, żeby po „odbiciu" detal miał dokładnie 90°.
Skala sprężynowania zależy od: gatunku stali, grubości drutu i promienia gięcia. Drut sprężynowy i stal nierdzewna sprężynują bardziej niż stal czarna miękka.
Jak uwzględnić sprężynowanie w dokumentacji?
Nie musisz sam wyliczać korekcji kątów – to nasza robota. Ale powinieneś zwrócić uwagę na kilka kwestii:
- Podaj tolerancje wymiarowe. Bez nich produkujemy wg standardowych tolerancji, które mogą nie odpowiadać Twoim wymaganiom montażowym.
- Wskaż wymiary krytyczne. Jeśli jeden wymiar jest kluczowy (np. rozstaw otworów montażowych), zaznacz to wyraźnie na rysunku.
- Określ wymagania dotyczące płaskości. Przy elementach 2D, które będą używane jako przylegające do powierzchni, płaskość może być parametrem krytycznym.
Margines na uchwyt maszynowy – parametr, który łatwo przeoczyć
To jeden z tych błędów, który widzę szczególnie często – i który zawsze można wyeliminować na etapie projektu, jeśli się o nim wie.
Maszyna CNC musi gdzieś „chwycić" drut przed każdym gięciem. Do tego potrzebuje minimalnej długości odcinka prostego – zwanego marginesem na uchwyt. Jeśli projekt zakłada, że dwa gięcia następują zbyt blisko siebie, maszyna po prostu nie będzie w stanie ich wykonać w jednym przebiegu.
Jakie są minimalne marginesy na uchwyt?
Konkretne wartości zależą od maszyny i średnicy drutu, ale ogólna zasada jest prosta: między dwoma kolejnymi gięciami musi być co najmniej tyle prostego odcinka drutu, ile wynosi minimalna długość chwytu szczęk maszyny. Dla typowych zakresów średnic (2–6 mm) jest to zwykle 5–15 mm, ale przy grubszych drutach wartości te rosną.
W praktyce, gdy projekt trafia do nas z gięciami zbyt blisko siebie, mamy do wyboru trzy opcje: przeprojektowanie elementu (wydłużenie ramion), podział procesu na dwa przebiegi (co wydłuża czas produkcji i podnosi koszt) lub – w niektórych przypadkach – zaakceptowanie drobnej zmiany geometrii bez wpływu na funkcjonalność. Zawsze konsultujemy tę decyzję z klientem.
Materiał a projektowanie – co różni stal nierdzewną, czarną i ocynkowaną?
Wybór materiału to nie tylko kwestia odporności na korozję czy estetyki. Różne gatunki stali mają różne właściwości mechaniczne, które bezpośrednio wpływają na to, jak należy projektować element.
Stal czarna (niestopowa)
Najbardziej podatna na gięcie spośród typowych materiałów drucianych. Niska sprężystość, wysoka plastyczność – pozwala na mniejsze promienie gięcia i precyzyjne kształtowanie bez ryzyka pęknięć. Standardowy wybór do elementów pracujących wewnątrz pomieszczeń, bez agresywnego środowiska. Wymaga jednak zabezpieczenia powierzchni – cynkowanie, malowanie proszkowe lub lakierowanie.
Stal ocynkowana
Drut ocynkowany zachowuje się podobnie do stali czarnej, ale należy pamiętać, że cynk ulega częściowemu starciu w miejscach gięcia. Przy elementach, gdzie odporność korozyjna jest kluczowa nawet na krawędziach gięcia, warto rozważyć ocynkowanie po gięciu lub wybór stali nierdzewnej.
Stal nierdzewna (kwasoodporna)
Najtrudniejsza z punktu widzenia gięcia. Wyższy moduł sprężystości oznacza większe sprężynowanie i konieczność zastosowania większych promieni gięcia. Stal nierdzewna jest materiałem szczególnie wymagającym przy gięciu 3D – błędy sprężynowania kumulują się przez całą sekwencję gięć i mogą prowadzić do znacznych odchyłek geometrycznych. Projektując elementy ze stali nierdzewnej, warto konsultować się z producentem na etapie kreślenia – zanim gotowy rysunek trafi do akceptacji.
Jak wygląda proces weryfikacji projektu po stronie producenta?
Opiszę to szczerze, bo to ważne dla każdego klienta, który zleca produkcję po raz pierwszy.
Każdy projekt, który trafia do Salpark, przechodzi przez wewnętrzny audyt technologiczny. Sprawdzamy: czy geometria jest wykonalna na naszych maszynach, czy promienie gięcia są zgodne z właściwościami materiału, czy sekwencja gięć nie generuje kolizji, czy margines na uchwyt jest zachowany oraz czy tolerancje są realistyczne.
Jeśli wykryjemy problem, nie odrzucamy projektu – proponujemy korektę. W większości przypadków wystarczają drobne zmiany, które nie wpływają na funkcjonalność elementu. Zawsze konsultujemy je z klientem i nie wprowadzamy zmian bez jego akceptacji.
Po akceptacji ewentualnych korekt uruchamiamy symulację procesu gięcia. Dopiero po pomyślnej symulacji przechodzimy do produkcji serii próbnej lub właściwej.
Ta procedura trochę wydłuża start, ale w praktyce eliminuje zdecydowaną większość problemów, które mogłyby pojawić się w trakcie produkcji. Dla klienta oznacza to: mniej reklamacji, brak opóźnień wynikających z błędów i gotowy detal zgodny z projektem już od pierwszej serii.
Podsumowanie
Projektowanie elementów z drutu pod gięcie CNC to etap, który ma realny wpływ na koszty, czas wdrożenia i jakość gotowego produktu. Z moich obserwacji wynika, że większość problemów produkcyjnych można wyeliminować jeszcze na etapie dokumentacji – jeśli projektant rozumie ograniczenia technologiczne procesu.
Kluczowe wnioski, które warto zabrać z tego artykułu:
- Zawsze podawaj promienie gięcia i tolerancje wymiarowe – to absolutne minimum dobrej dokumentacji.
- Minimalne promienie gięcia to nie sugestia, lecz wymóg wynikający z właściwości materiału – projektowanie „na styk" generuje problemy.
- Sekwencja gięć ma znaczenie – kolizje eliminuje się na etapie projektu, nie na hali produkcyjnej.
- Sprężynowanie materiału jest normalne – dobry producent uwzględni je automatycznie, ale Ty musisz podać tolerancje.
- Margines na uchwyt maszynowy to parametr często pomijany w projektach, a jego brak wymusza dodatkowe operacje i podnosi koszty.
- Wybór materiału wpływa na możliwości gięcia – stal nierdzewna to większe ograniczenia niż stal czarna.
Skonsultuj projekt z naszym zespołem technicznym
Masz rysunek lub szkic elementu z drutu, który chcesz wdrożyć do produkcji? Prześlij go nam, a nasi technolodzy ocenią wykonalność, zaproponują ewentualne korekty i przygotują wycenę. Obsługujemy zarówno krótkie serie prototypowe, jak i produkcję wielkoseryjną.
Więcej o naszych możliwościach w zakresie gięcia drutu CNC znajdziesz na stronie: Gięcie i formowanie drutu CNC – Salpark.
FAQ
1. Co musi zawierać dokumentacja techniczna do gięcia drutu CNC?
Dokumentacja techniczna powinna zawierać rysunek z wymiarami gabarytowymi, kątami i promieniami gięcia, długością rozwinięcia oraz specyfikacją materiałową. Niezbędne są również tolerancje wymiarowe – przynajmniej dla wymiarów krytycznych – oraz informacje o przeznaczeniu elementu. Brak któregokolwiek z tych elementów wydłuża wdrożenie i zwiększa ryzyko niezgodności gotowego detalu z oczekiwaniami klienta.
2. Jak duże muszą być promienie gięcia przy drucie stalowym?
Minimalne promienie gięcia zależą od gatunku stali i średnicy drutu. Dla stali miękkiej i ocynkowanej standardowy minimalny wewnętrzny promień gięcia wynosi 1–2-krotność średnicy drutu, dla stali nierdzewnej – nawet 3–5-krotność średnicy. Projektowanie z promieniami poniżej tych wartości prowadzi do pęknięć materiału lub naprężeń szczątkowych, które mogą ujawnić się podczas eksploatacji elementu.
3. Czym jest problem kolizji przy gięciu CNC i jak go unikać?
Kolizja w procesie gięcia CNC pojawia się wtedy, gdy wykonanie kolejnego gięcia w sekwencji jest niemożliwe, bo już uformowany kształt drutu blokowałby ruch głowicy maszyny. Problemu można unikać, zachowując odpowiednie odległości między gięciami, planując sekwencję gięć od końca. W Salpark każdy projekt przechodzi symulację procesu przed uruchomieniem produkcji.
4. Co to jest sprężynowanie i jak wpływa na tolerancje elementu?
Sprężynowanie to zjawisko częściowego powrotu materiału do pierwotnego kształtu po zwolnieniu nacisku gięcia. Oznacza to, że maszyna musi wyginać drut do kąta większego niż docelowy, aby po odbiciu uzyskać żądaną geometrię. Sprężynowanie jest szczególnie istotne przy stali nierdzewnej i drutach sprężynowych. Dlatego w dokumentacji technicznej należy podawać tolerancje wymiarowe – umożliwiają one producentowi dobór właściwych korekcji kątów.
5. Czy można zlecić produkcję elementu z drutu bez pełnej dokumentacji technicznej?
Tak, przyjmujemy zlecenia na podstawie szkiców, zdjęć i opisów słownych – szczególnie przy prostych elementach i prototypach. Jednak im bardziej szczegółowa dokumentacja, tym krótszy czas wdrożenia i mniejsze ryzyko niezgodności gotowego detalu z oczekiwaniami. Przy złożonych projektach i produkcji seryjnej pełna dokumentacja techniczna jest niezbędna do precyzyjnej wyceny i gwarancji powtarzalności. W razie wątpliwości warto skonsultować projekt z naszym technologiem przed złożeniem zamówienia.
